Característica:

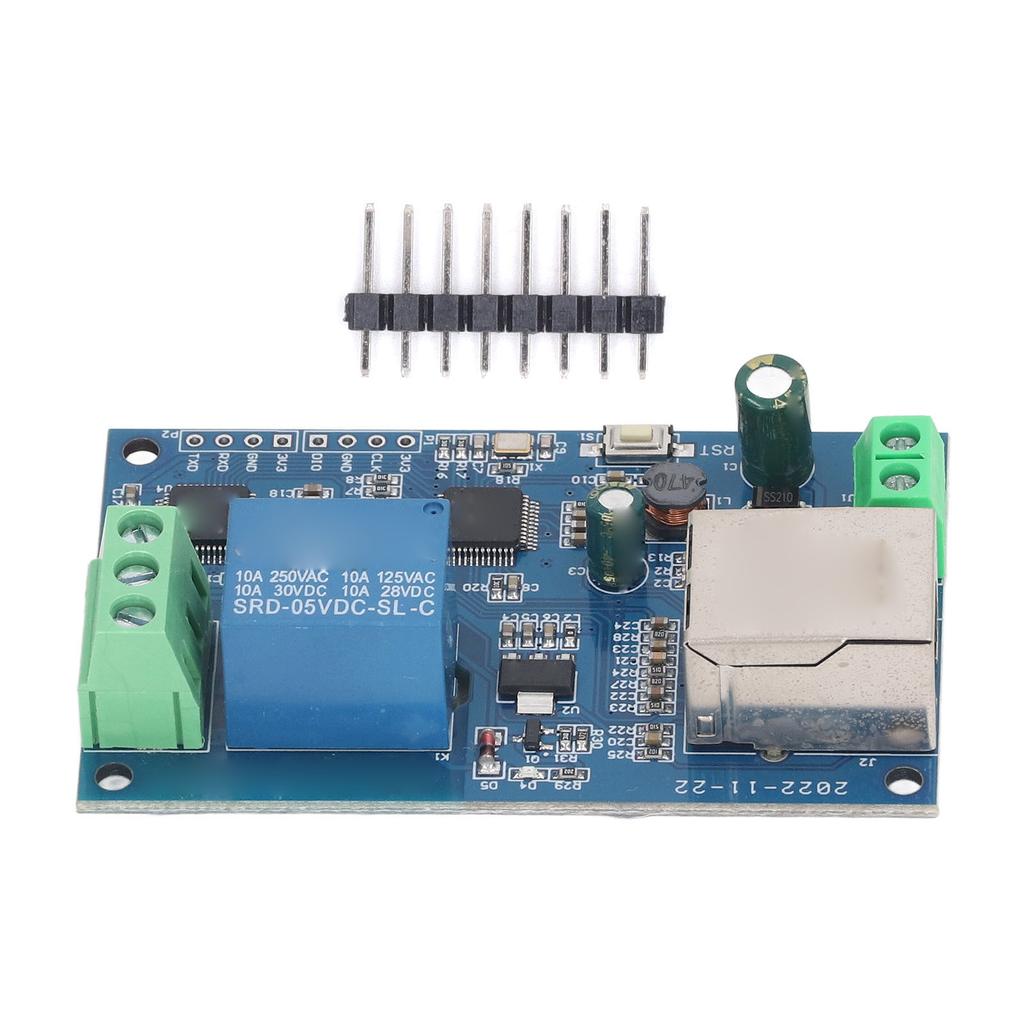

1. CHIP E VELOCIDADE: O módulo de relé de rede carrega o chip MCU 32 bits STM32F103C6T6 maduro e estável, chip Ethernet W5500 com pilha de protocolo TCP ou IP totalmente em hardware, suportando taxa de 10/100 Mbps
2. PARÂMETROS TÉCNICOS: Módulo relé de rede suporta protocolo RTU padrão. O flute serve como o Servidor TCP e suporta a função DHCP de endereço IP. O número da porta é 5000. Você pode visualizar o endereço IP do módulo através da porta serial. A taxa de transmissão da comunicação UART é 115200
3. SINAL DE SAÍDA: O sinal do interruptor de relé suporta modo manual, fechamento por curto-circuito, modo de curto-circuito. A base de atraso para fechamento por arco voltaico ou arco voltaico é de 0,1S, e o tempo máximo de fechamento por arco voltaico ou arco voltaico pode ser definido como 0xFFFFx0,15=6553,5s
4. SALVAR E LER: O endereço do dispositivo varia de 1 a 255, o endereço padrão é 255, que pode ser salvo após falha de energia. O status do relé e o endereço do dispositivo podem ser lidos usando software ou instruções
5. FUNÇÃO DE PROTEÇÃO: Relé de 1 canal 5V 10A, 250V AC 10A, 30V DC integrado, pode ser acionado continuamente 100.000 vezes, com proteção contra corrente de poluição por diodo, tempo de resposta é curto
6. FUNÇÕES APOIADAS: Fonte de alimentação a bordo e luz indicadora do interruptor de relé, botão de reset do MCU, porta serial UART reservada e porta de gravação de programa SWD, suporte a desenvolvimento secundário; A tensão da fonte de alimentação é CC7?28V e suporta fonte de alimentação com terminal de 5,08mm com proteção contra conexão reversa na entrada
Especificação:
Tipo de item: Módulo Relé de Rede
Material: PCB
1. MCU de Controle Principal: STM32F103C6T6
2. Chip de Rede: W5500 toda a pilha de protocolos TCP ou IP de hardware Chip Ethernet
3. Interface de rede: Transformador de rede 10M 100Mbps HR911105A
4. Porta de Alimentação de Terminal de 5,08 mm: Entrada de alimentação DC728V, GND é negativo
5. Botão de Reset do MCU: Pressione brevemente para resetar
6. Interface de Depuração SWD para Microcontroladores: Desenvolvimento secundário queima
7. Interface de Depuração UART do MCU: GND, RXD, TXD: As interfaces de comunicação UART de nível TTL, GND, RXD e TXD são conectadas ao GND, TXD e RXD da extremidade de controle externa, respectivamente.. A porta serial TTL externa de 3,3V ou 5V é suportada. Por padrão, usado para visualizar o endereço IP e o número da porta do dispositivo através da porta serial com uma taxa de transmissão de 115200.
8. 1 Saída de Sinal de Chave de Relé:
NC: Extremidade normalmente fechada, conecta-se brevemente ao COM antes do fechamento do relé, suspensa após o fechamento.
COM: Terminal público
NÃO: Partida normal, o relé é suspenso antes de fechar e conectado em curto com o COM após fechar.
Lista de Pacotes:
1 x Módulo Relé1 x Conector de Pinos 8PCHIP E VELOCIDADE: O módulo de relé de rede carrega o chip MCU 32 bits STM32F103C6T6 maduro e estável, chip Ethernet W5500 com pilha de protocolo TCP ou IP totalmente em hardware, suportando taxa de 10/100 Mbps
PARÂMETROS TÉCNICOS: Módulo relé de rede suporta protocolo RTU padrão. O flute serve como o Servidor TCP e suporta a função DHCP de endereço IP. O número da porta é 5000. Você pode visualizar o endereço IP do módulo através da porta serial. A taxa de transmissão de
SINAL DE SAÍDA: O sinal do interruptor de relé suporta modo manual, fechamento por curto-circuito, modo de curto-circuito. A base de atraso para fechamento por arco voltaico ou arco voltaico é de 0,1S, e o tempo máximo de fechamento por arco voltaico ou arco voltaico pode ser definido como 0xFFFFx0,15=6553,5s
SALVAR E LER: O endereço do dispositivo varia de 1 a 255, o endereço padrão é 255, que pode ser salvo após falha de energia. O status do relé e o endereço do dispositivo podem ser lidos usando software ou instruções
FUNÇÃO DE PROTEÇÃO: Relé de 1 canal 5V 10A, 250V AC 10A, 30V DC integrado, pode ser acionado continuamente 100.000 vezes, com proteção contra corrente de poluição por diodo, tempo de resposta é curto
