Característica:
1. FUNÇÃO PRINCIPAL: Antena de slot de gradiente de impressão. Adequado para transmissão e recepção de sinal sem fio direcional, reconhecimento de fonte de sinal e localização de direção, teste de sinal de banda larga, etc.. Usado principalmente em ambientes de laboratório. Após conectar a alça, ela também pode ser usada para localização de direção móvel. Desempenho estável e alta consistência do produto são ferramentas experimentais essenciais para trabalhadores de radiofrequência.
2. EXCELENTE DESEMPENHO: A antena cobre as frequências comuns de unidades de radiofrequência, como comunicação móvel, módulos de posicionamento UWB e WiFi. A antena tem boa direcionalidade, alto ganho e tamanho pequeno.
3. FÁCIL DE INSTALAR: O suporte multifuncional que suporta a antena pode facilmente fixá-la na mesa ou usá-la para uso móvel portátil.
4. DUPLA UTILIZAÇÃO: A extremidade traseira da antena está equipada com orifícios de montagem. Além do uso independente, a antena também pode ser fixada no ponto focal do refletor parabólico como fonte de alimentação para a antena parabólica.
5. SENSIBILIDADE DIRECIONAL: O R101C tem bom desempenho direcional e pequenos lóbulos laterais em todo o segmento. Pode ser usado como uma antena de localização de direção. A direção horizontal do padrão da antena é relativamente ampla, com um ?Largura de 3dB de aproximadamente 60 graus ; Na direção do ângulo de altitude, o padrão direcional é muito estreito, com um ?Largura de 3dB de aproximadamente 40 graus.
6. PERDA DE RETORNO 10dB: A impedância de entrada da antena R101C é de 50 ohms. Quando a impedância de 50 ohms é conectada à fonte de sinal, a flutuação dentro da faixa de frequência é menor que 10 dB, e a relação de onda estacionária correspondente é de cerca de 2,0.
Especificação:

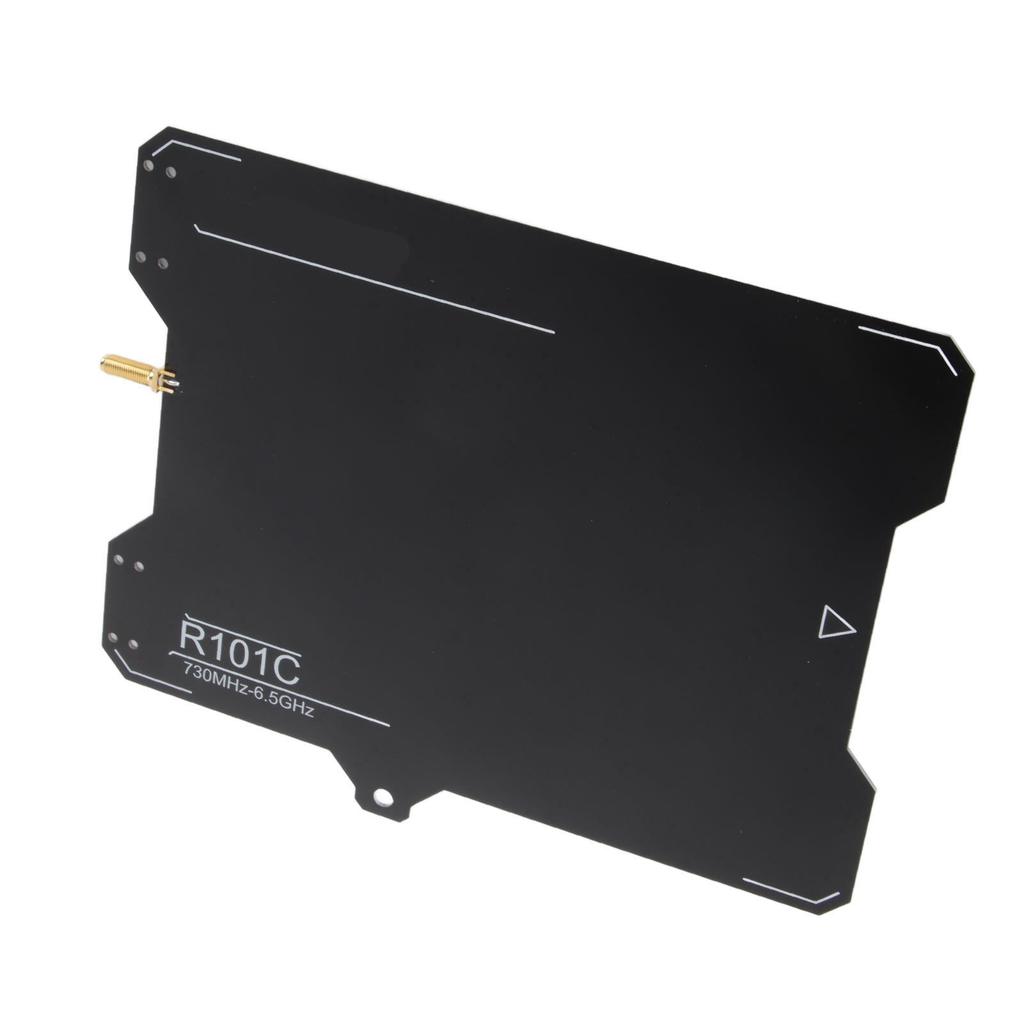

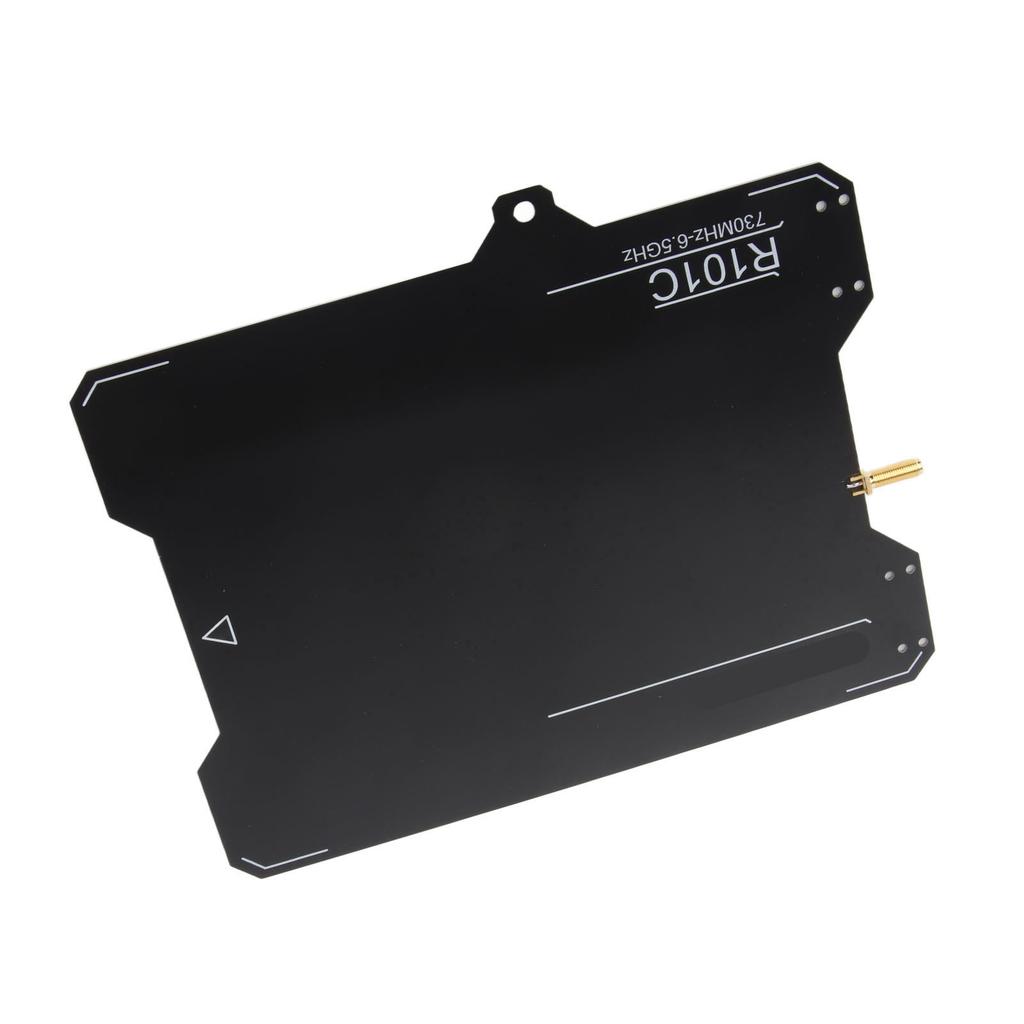

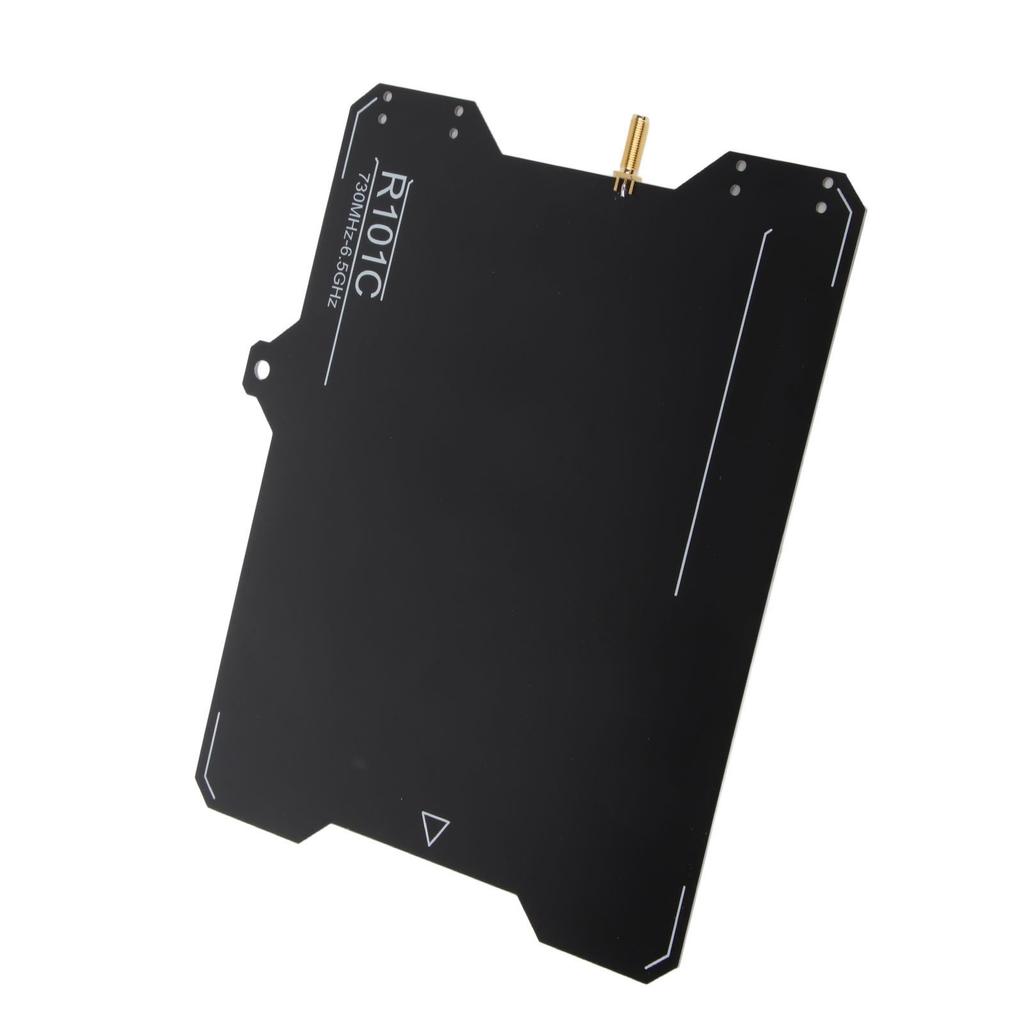

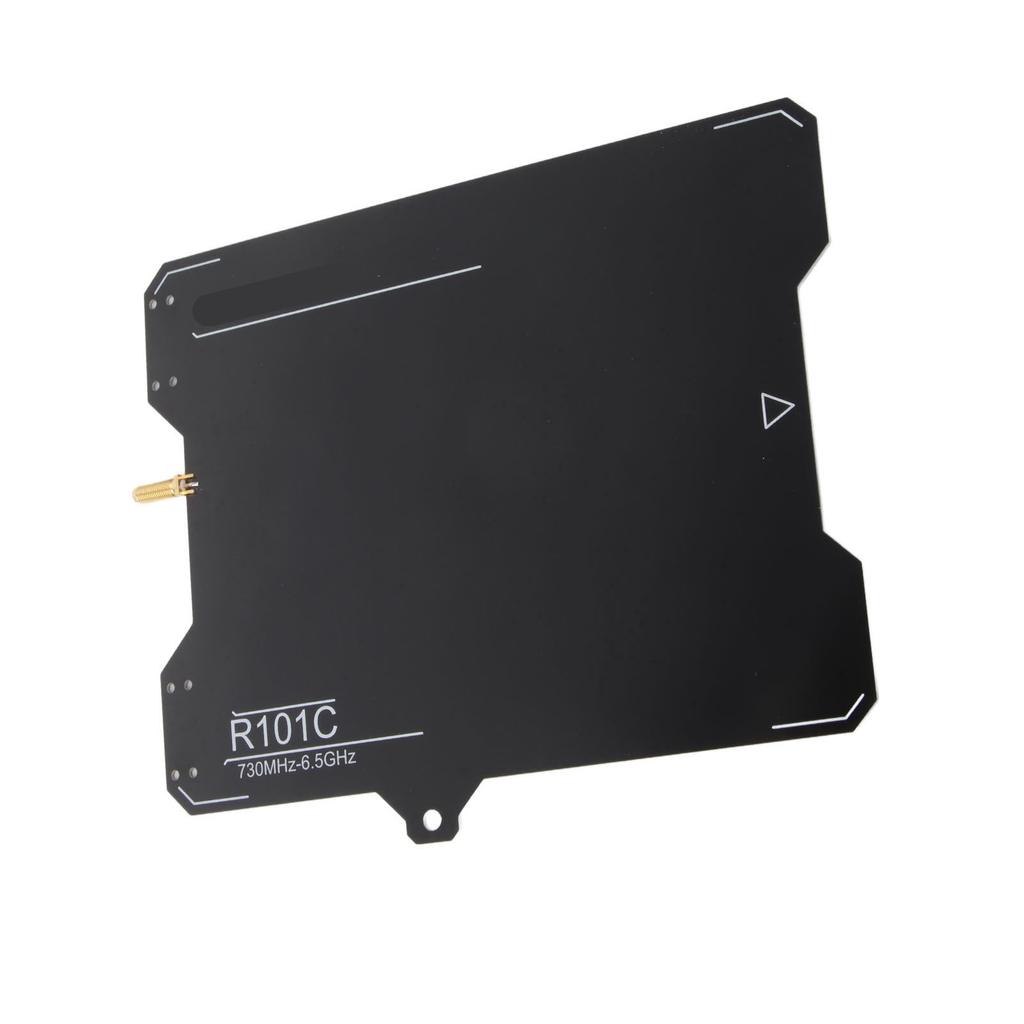

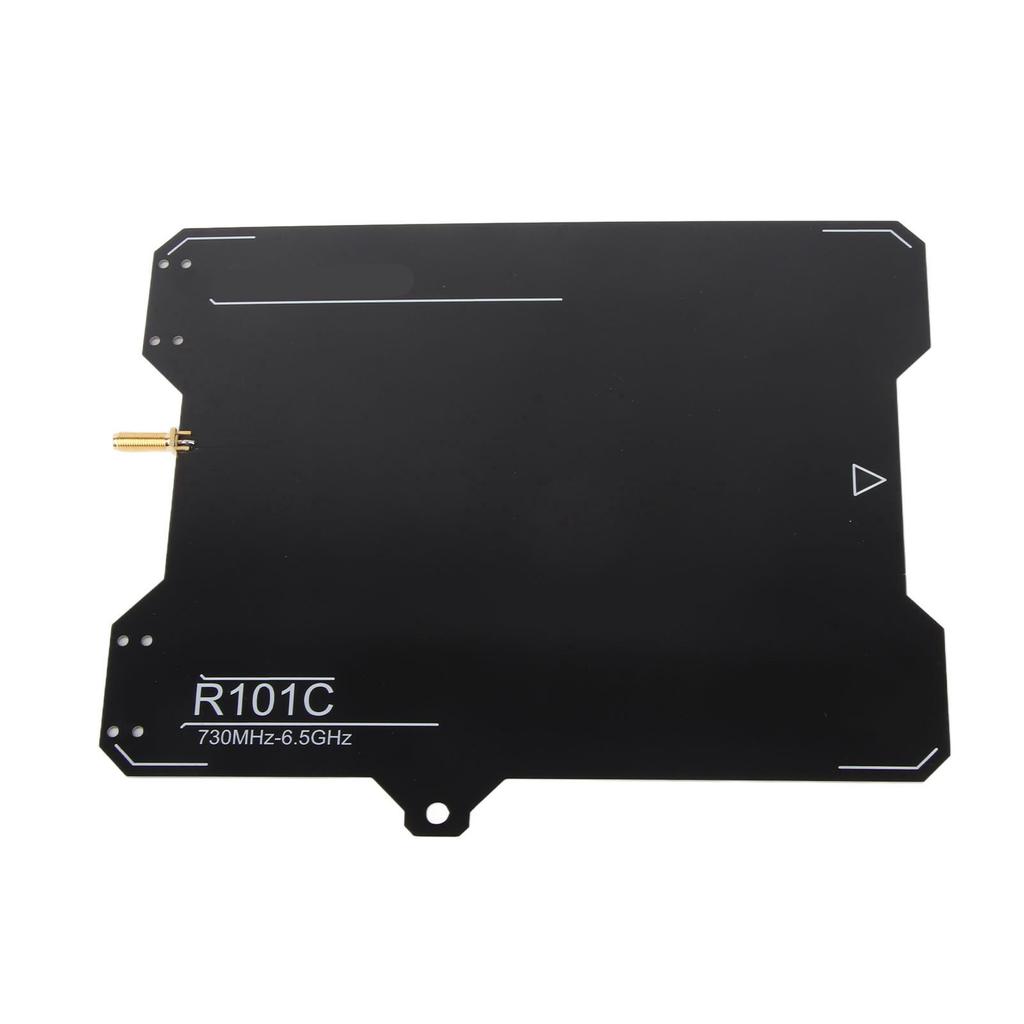

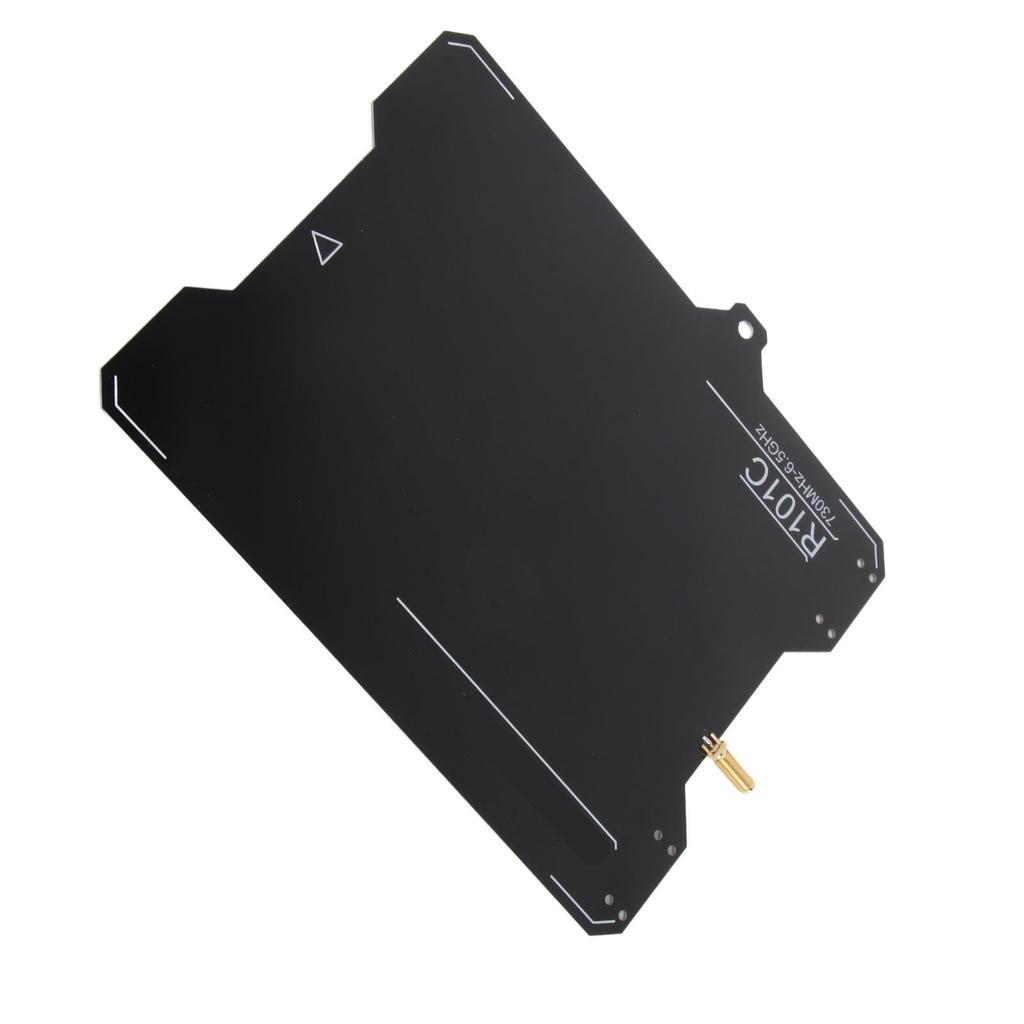

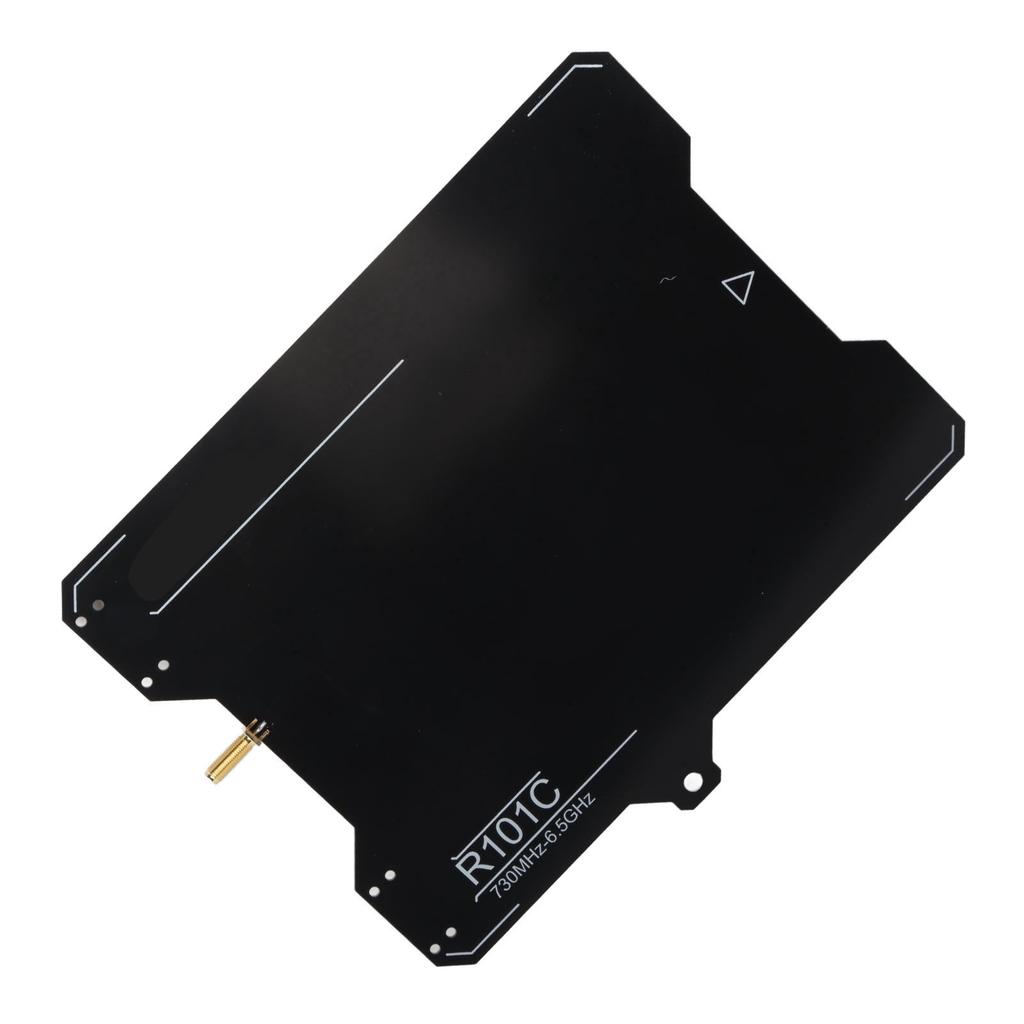

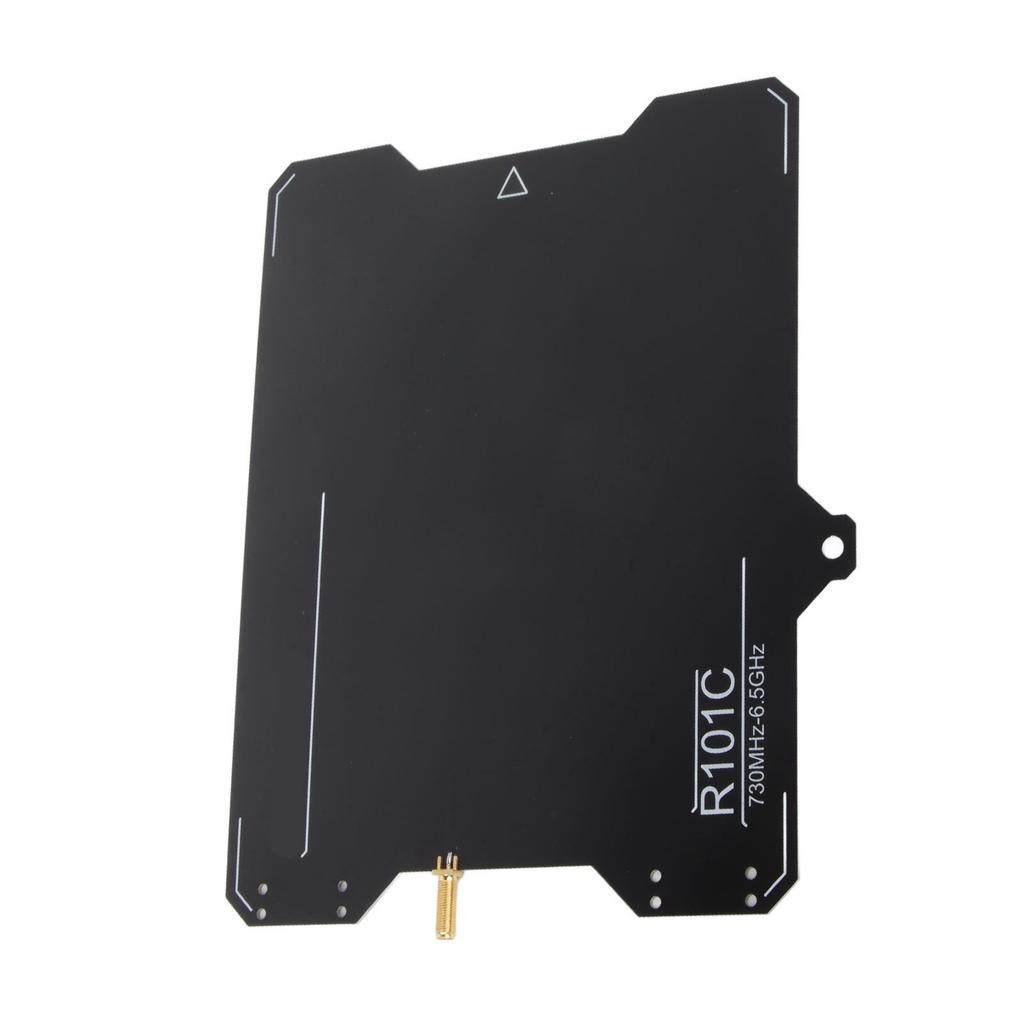

Tipo de item: Antena Diretiva de Banda Larga
Material: PCB
Modo: R101C
Parâmetros básicos e suas explicações:
Alcance de frequência: 730MHz6,5GHz
A antena R101C tem bom desempenho de transmissão e recepção em toda a faixa de frequência. A taxa de onda estacionária é menor que 2,0 e tem bom ganho. Quando a faixa de frequência for excedida, o ganho e a perda de retorno da antena diminuirão rapidamente e os requisitos de uso também serão reduzidos correspondentemente. Quando a taxa de onda estacionária é menor que 2,5, ela pode ser usada até 700 MHz a 7 GHz.
Método de polarização: Polarização linear
A antena R101C é uma antena polarizada linearmente. A direção de polarização é vertical, o mesmo que uma antena monopolo vertical.
Ganho nominal: 7dbi
O ganho da antena R101C aumenta lentamente com o aumento da frequência. Em aproximadamente 800 MHz, é aproximadamente 5 dBi, em 2,4 GHz é aproximadamente 7 dBi e em 5,8 GHz é aproximadamente 9 dBi.
Perda de Retorno: 10dB
A impedância de entrada da antena R101C é de 50 ohms. Quando a impedância de 50 ohms é conectada à fonte de sinal, a flutuação dentro da faixa de frequência é menor que 10 dB e a relação de onda estacionária correspondente é de cerca de 2,0
Capacidade de energia: 5W
Ao usar a antena R101C como antena transmissora, recomendamos que a potência de entrada de RF não exceda 5 W. O uso a curto prazo pode exceder 50 W sem causar danos à antena.
Sensibilidade direcional:
O R101C tem bom desempenho direcional e pequenos lóbulos laterais em todo o segmento. Pode ser usado como uma antena de localização de direção. A direção horizontal do padrão da antena é relativamente ampla, com uma largura de 3dB de aproximadamente 60 graus ; No ângulo de altitude
direção, o padrão direcional é muito estreito, com uma largura de 3dB de aproximadamente 40 graus.
Parâmetros mecânicos:
Tipo de interface: Rosca externa SMA, agulha interna
Modo de Polarização: Polarização linear
Impedância de entrada: 50 Ohm
Condições de Trabalho:
Faixa de temperatura: 45 graus Celsius a 80 graus Celsius
Gama de Humidade: 0% a 95%, permitindo 100% de curto prazo, sem respingos
Desempenho à prova d'água: Seque após a pulverização, substitua o fio de conexão após a imersão
Desempenho de resistência ao vento: Por razões de segurança, é proibido o uso quando a velocidade do vento for superior a 20 ms (nível de força do vento 8).
Lista de Pacotes:
1 x
Antena
Nota:
Instruções de segurança:1. Ao usar, tenha cuidado ao tocar em condutores energizados e evite choques elétricos2. Evite o uso ao ar livre em tempo de tempestade, especialmente em altas montanhas ou desertos, e mova-se rapidamente para uma posição mais baixa e abaixe a antena3. Ao subir, deve ser transportado com segurança para evitar quedas4. A antena tem bordas e cantos, tome cuidado para não arranhá-la durante o carregamento.5. Os conectores e alimentadores de antena não suportam peso. Evite puxar durante o uso. O alimentador pode ser fixado no orifício da antena fixa com braçadeiras.Manutenção da antena:1. No uso prático, para prolongar a vida útil da antena, preste atenção aos seguintes itens2. Evite pressão forte, colisões e arranhões na antena3. Evite a flexão excessiva dos cabos4. Ao desdobrar o suporte da antena, coloque-o em uma superfície horizontal para evitar que caia.FUNÇÃO PRINCIPAL: Antena de slot de gradiente de impressão. Adequado para transmissão e recepção de sinal sem fio direcional, reconhecimento de fonte de sinal e localização de direção, teste de sinal de banda larga, etc.. Usado principalmente em ambientes de laboratório. Depois de conectar
EXCELENTE DESEMPENHO: A antena cobre as frequências comuns de unidades de radiofrequência, como comunicação móvel, módulos de posicionamento UWB e WiFi. A antena tem boa direcionalidade, alto ganho e tamanho pequeno.
FÁCIL DE INSTALAR: O suporte multifuncional que suporta a antena pode facilmente fixá-la na mesa ou usá-la para uso móvel portátil.
DUPLA UTILIZAÇÃO: A extremidade traseira da antena está equipada com orifícios de montagem. Além do uso independente, a antena também pode ser fixada no ponto focal do refletor parabólico como fonte de alimentação para a antena parabólica.
SENSIBILIDADE DIRECIONAL: O R101C tem bom desempenho direcional e pequenos lóbulos laterais em todo o segmento. Pode ser usado como uma antena de localização de direção. A direção horizontal do padrão da antena é relativamente ampla, com um ?Largura de 3dB do ap
