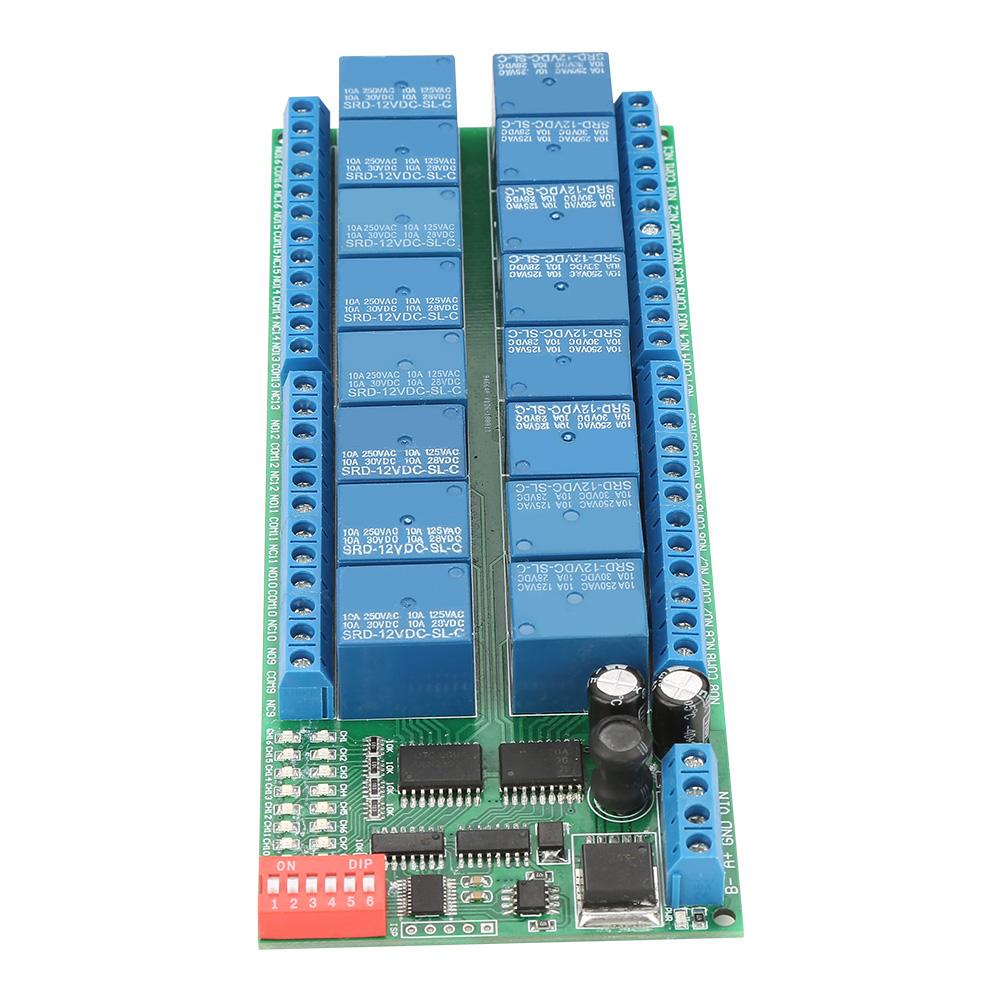

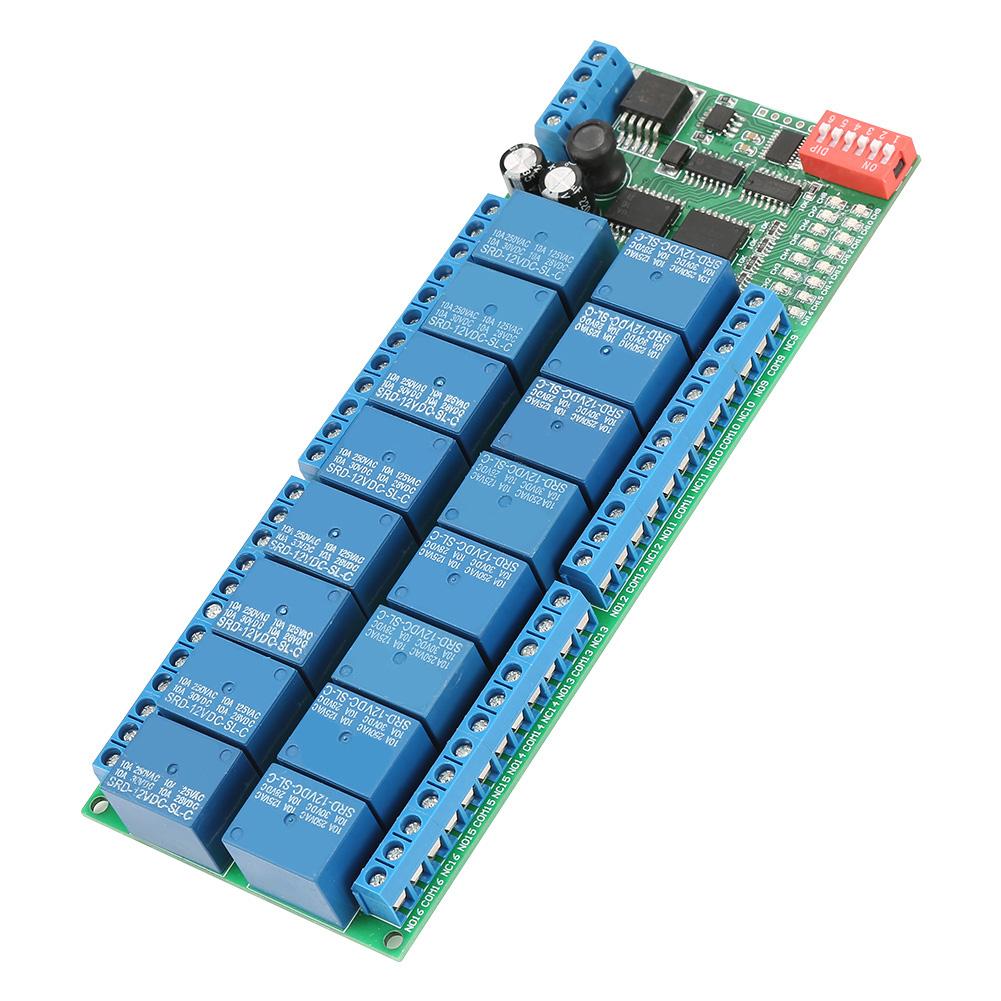

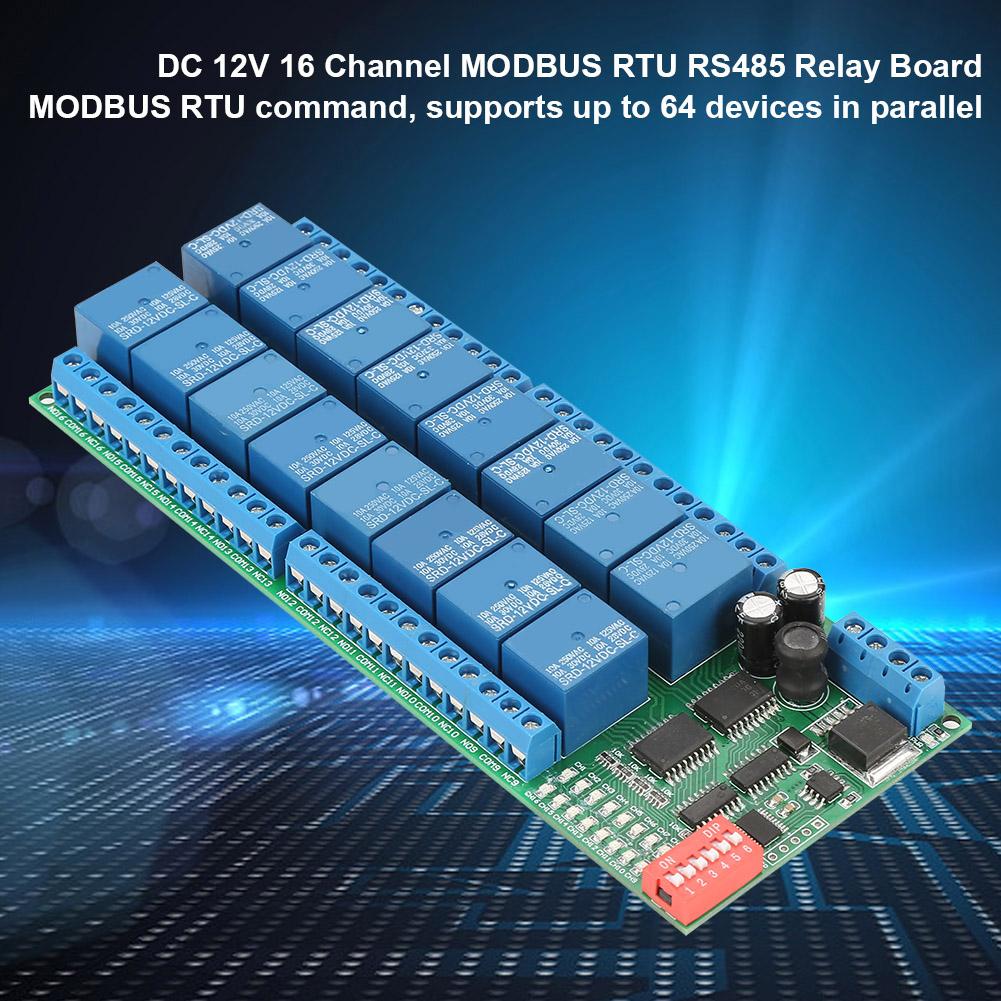

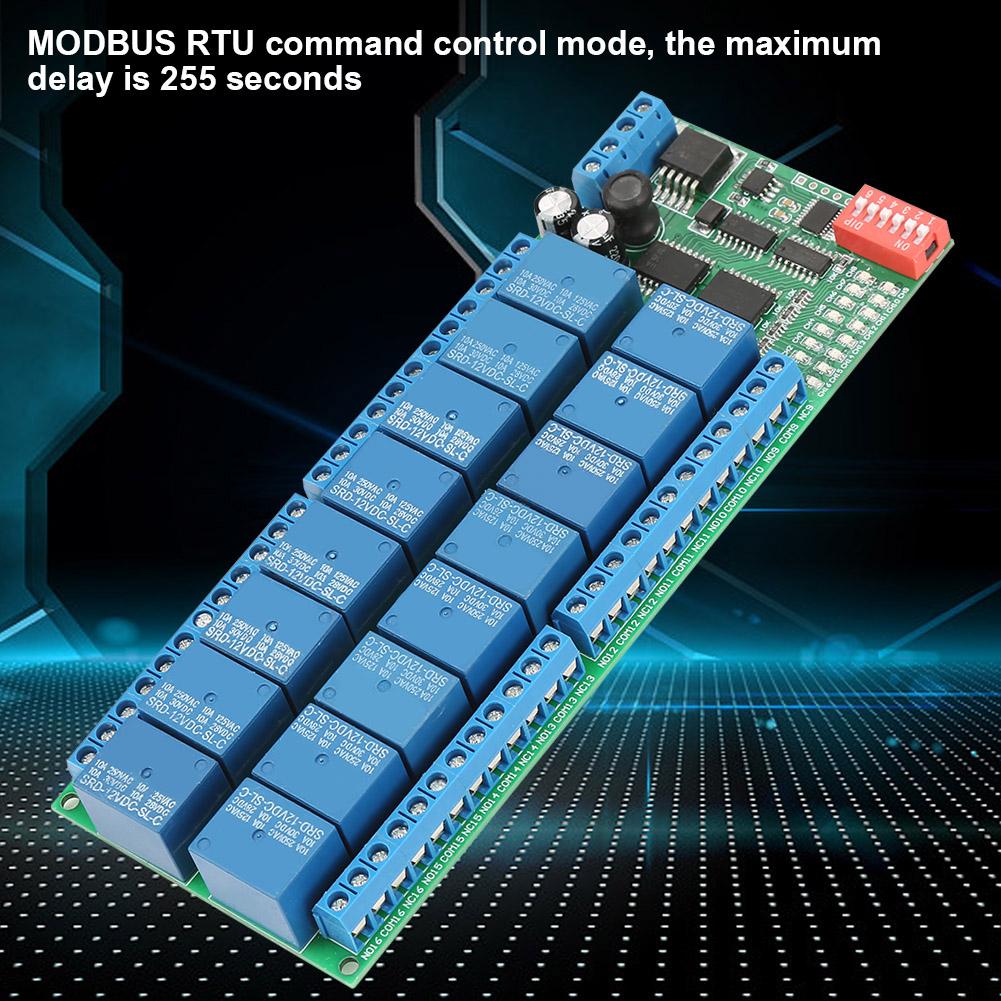

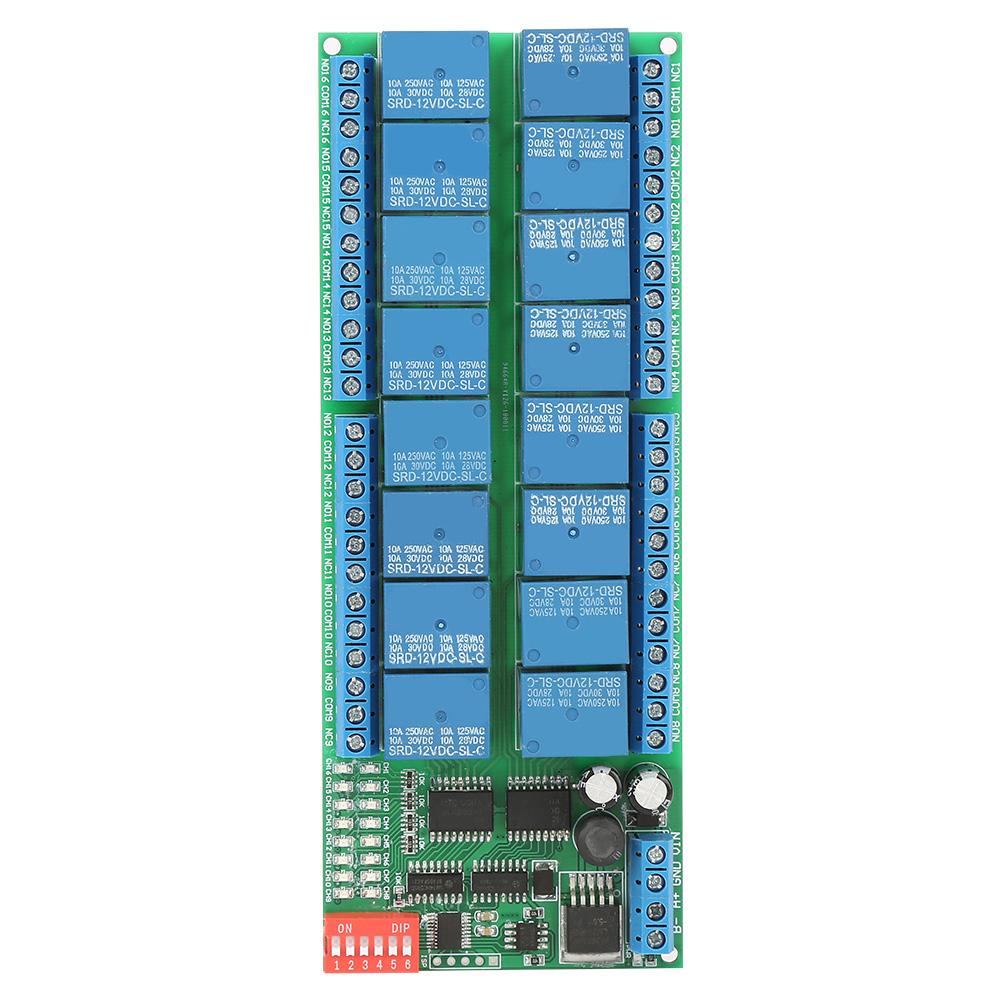

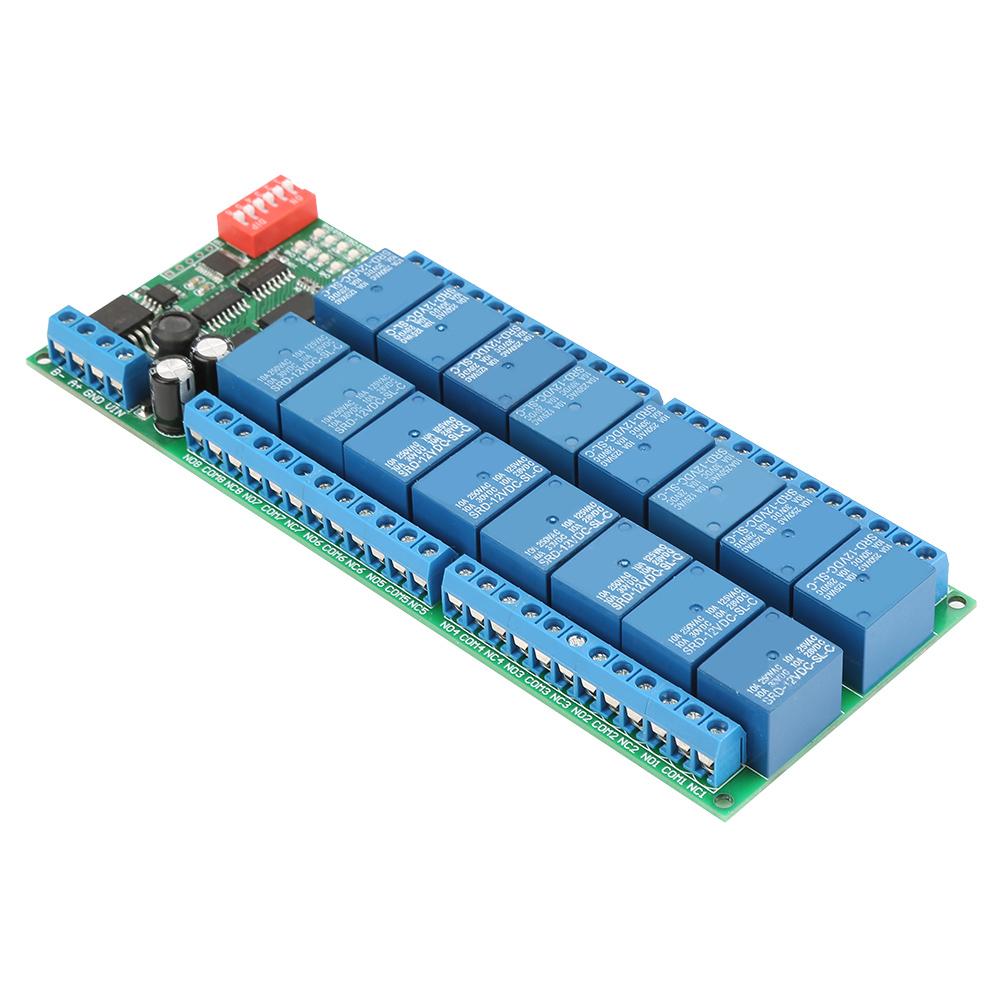

Placa de módulo de relé DC 12 V 16 canais MODBUS RTU RS485 Controlador PLC Porta serial Switch

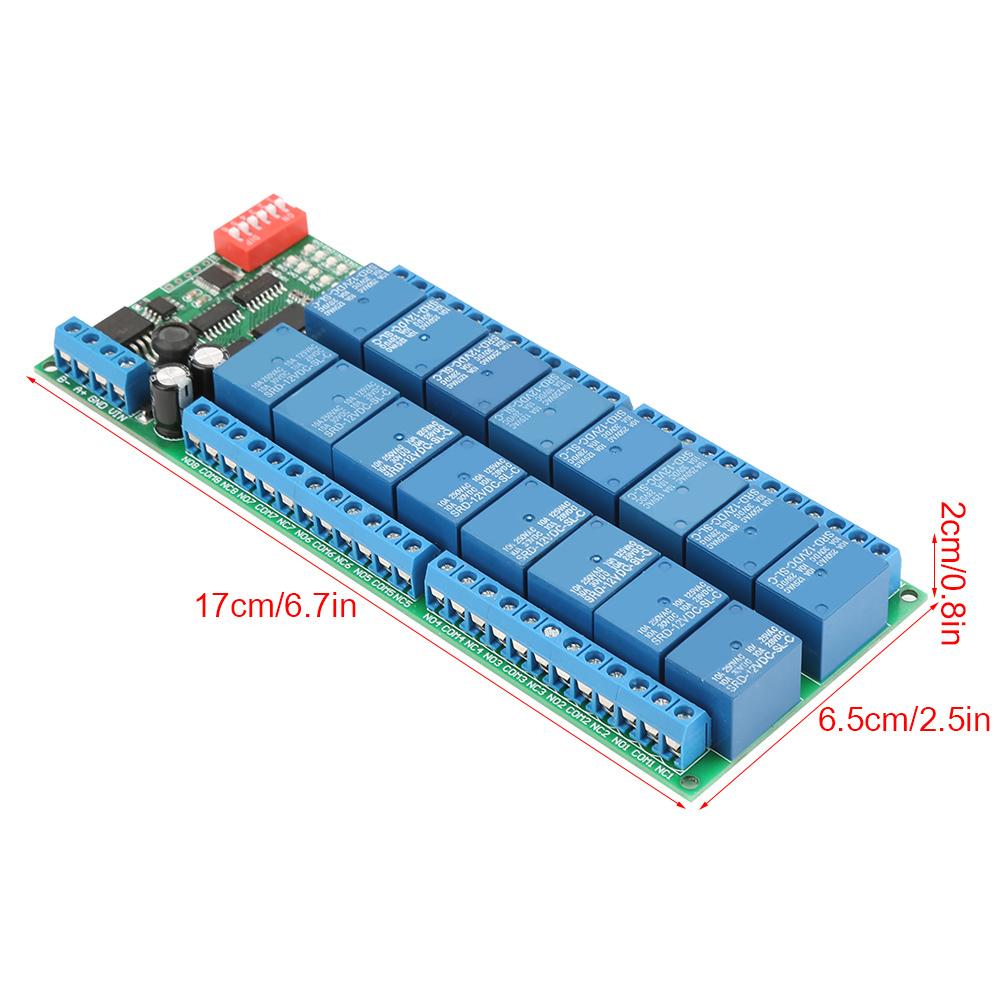

Características: 1. A tensão de trabalho é DC 12V. 2. Corrente de espera (todos os relés fechados) é 11MA, 1 relé aberto 40MA, 2 relés abertos 67MA, 3 relés abertos 95MA, 4 relés abertos 121MA, 5 relés abertos 147MA, 6 relés abrem 173MA, 7 relés abrem 198MA, 8 relés abrem 222MA... 3. 6 Comandos: "Abrir", "fechar", "Momentâneo", "Autotravante", "Intertravamento" e "Atraso". 4. Modo de controle de comando MODBUS RTU, o atraso máximo é de 255 segundos. 5. Os comandos MODBUS podem ser feitos em série HyperTerminal (assistente em série) ou Digite "Modbus Poll". 6. No modo de comando MODBUS, este módulo de relé pode suportar até 64 dispositivos em paralelo. Especificação: Tensão de trabalho: DC 12V Corrente à espera: 11MA Carregamento máximo: 10A250VAC, 10A125VAC, 10A30VDC, 10A28VDC, 10A12VDC Tamanho: Aproximadamente. 17*6,5*2 cm 6,7*2,5*0,8 pol. Peso: Aproximadamente. 224g7,9oz Aplicações típicas: MODBUS modo de comando (HEX), você pode controlar uma variedade de maneiras: Controle de Hiper Terminal Serial (precisa adicionar manualmente o CRC), Sondagem Modbus controle de software (software adiciona automaticamente o CRC), Processo PLC ou MCU ao controle . WIring DIagram: 1. DC Circuito de controle de 12 V, diagrama de fiação abaixo. "LOAD" pode ser câmera, LED luzes, ventiladores, motores e outros equipamentos de 12 V CC. 2. Circuito de controle DC 1100V ou AC 85265V, diagrama de fiação abaixo(Nota:Se não for DC 12V carga, precisa de outra fonte de alimentação DC 12V). "LOAD" pode ser luzes LED, ventiladores, motores Luzes, lâmpadas fluorescentes, aquecedores solares de água e outros DC AC equipamento. Lista de pacotes: 1 * 16 Relé de canal RS485 A tensão de trabalho é DC 12V. Corrente de espera (todos os relés fechados) é 11MA, 1 relé aberto 40MA, 2 relés abertos 67MA, 3 relés abertos 95MA, 4 relés abertos 121MA, 5 relés abertos 147MA, 6 relés abertos 173MA, 7 relés abertos 198MA, 8 relés abertos 222MA... 6 Comandos: "Abrir", "fechar", "Momentâneo", "Autotravamento", "Intertravamento" e "Atraso". Modo de controle de comando MODBUS RTU, o atraso máximo é de 255 segundos. Os comandos MODBUS podem ser feitos em série HyperTerminal (assistente em série) ou digite "Modbus Poll".
