Este produto é uma mini placa ZVS finalizada não rosqueada, aquecimento por indução, excluindo ventoinha de arrefecimento.. A potência máxima é de 120W (aquecimento por indução de 12,0V). Empurre o transformador 12.0V, o primário 10 espiras, cerca de 30W. Tensão de entrada DC5V-12.0V, esta faixa de tensão é a tensão de trabalho, não a tensão sem carga das fontes de alimentação. (A tensão excede 12,0V ou abaixo de 5V, não garantimos que possa funcionar normalmente.) Equipado com luz indicadora LED azul, se a luz indicadora estiver fraca, significa que a fonte de alimentação é insuficiente e você precisa substituí-la por uma fonte de alimentação de maior potência.
Características:
Esta é uma mini placa ZVS acabada não rosqueada, aquecimento por indução, driver de Tesla e Escada de Jacó, o ventilador de resfriamento não está incluído.
A potência máxima é de 120W (aquecimento por indução de 12,0V). Empurre o transformador 12.0V, o primário de 10 espiras, cerca de 30W.
Tensão de entrada DC5V-12.0V, esta faixa de tensão é a tensão de trabalho, não a tensão sem carga das fontes de alimentação. (A tensão excede 12,0V ou abaixo de 5V, não é garantido funcionar corretamente.)
Certifique-se de que todas as peças componentes estão soldadas corretamente, os polos positivo e negativo do cabo de alimentação não estão conectados invertidos, a carga está conectada e, em seguida, ligue.; não ligue sem carga, o que o torna facilmente danificado.
A largura do objeto a ser aquecido deve estar entre 1/3~1/2 do diâmetro interno da bobina de aquecimento, e a largura não deve exceder 2/3.
O diâmetro do objeto a ser aquecido deve ser controlado dentro de 20mm o máximo possível, pois se o objeto a ser aquecido for muito grande, será difícil aquecê-lo até ficar incandescente, devido à potência limitada.
A corrente é relativamente alta durante o aquecimento por indução, o calor da bobina também é relativamente alto, geralmente trabalha por 5 minutos para desligar para resfriamento e, por favor, solde a bobina de aquecimento diretamente à placa de circuito impresso durante o aquecimento por indução.
Equipado com luz indicadora LED azul, se a luz indicadora estiver fraca, significa que a fonte de alimentação é insuficiente e você precisa substituí-la por uma fonte de alimentação de maior potência.
Possíveis razões para a luz indicadora não estar acesa são:
1. a linha não está conectada corretamente e a fonte de alimentação não está energizada.
2. existem componentes na placa que estão danificados.
Especificações:
Nome: Placa de aquecimento por indução
Tensão de entrada: CC5-12.0V
Força maxima:150W(Aquecimento por Indução de 12,0V)
Tamanho do item: 55 * 38 * 1.6mm / 2.17 * 1.50 * 0.06in
Tamanho do pacote: 80 * 80 * 30mm / 3,15 * 3,15 * 1.18in
Peso do pacote: 50g / 1.76ounce

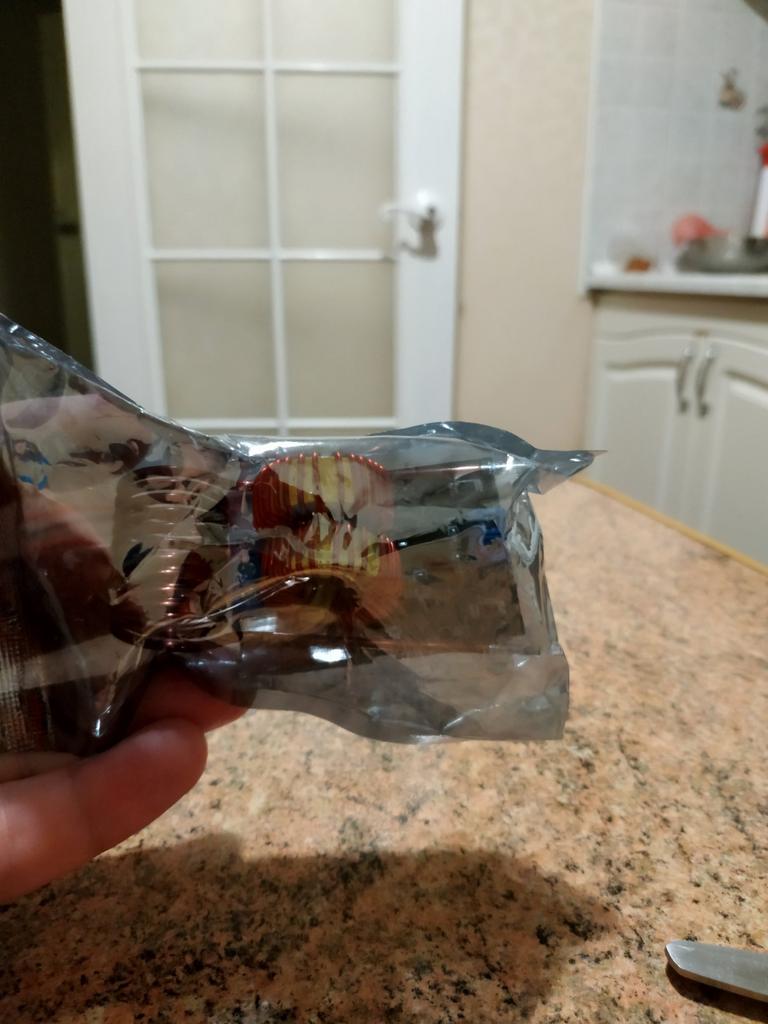

Lista de embalagem:
1 * módulo
1 * bobina
