Especificações:
Fonte de energia: 1,5 V -- AA Não. 5 bateria
Modo de reset: painel/externo
Intervalo de contagem: 00000 --- 99999
Largura de pulso pequena de ajuste de zero: 0,1 segundos
Frequência de contagem: 20HZ
Temperatura ambiente operacional: - 5-40 °C
Largura de pulso de contagem pequena: 10mS

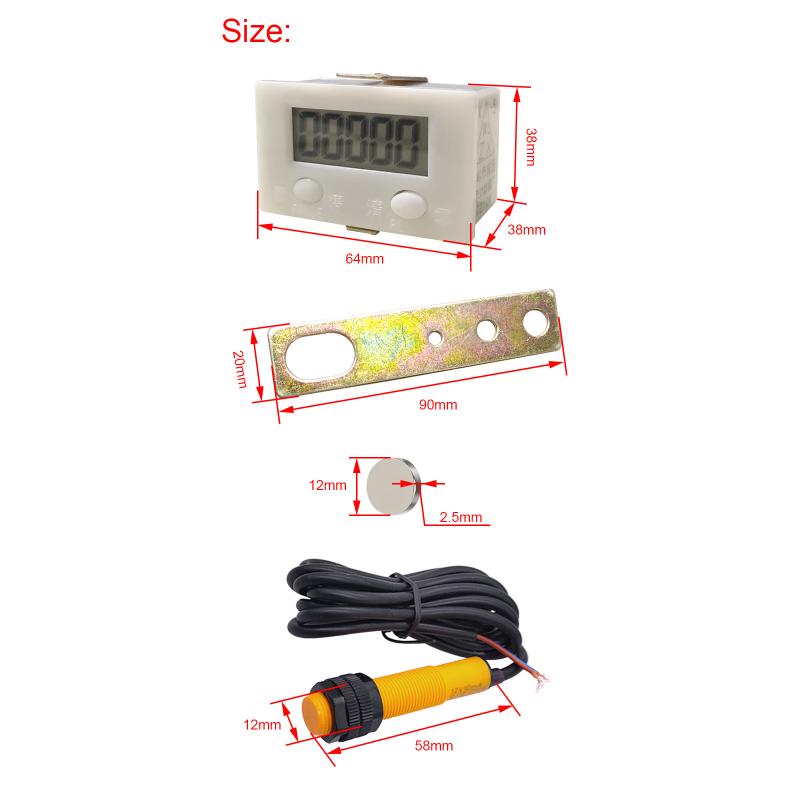

Dimensão de fronteira: 64 * 38 * 38 mm
Distância de proximidade da indução magnética: cerca de 10mm

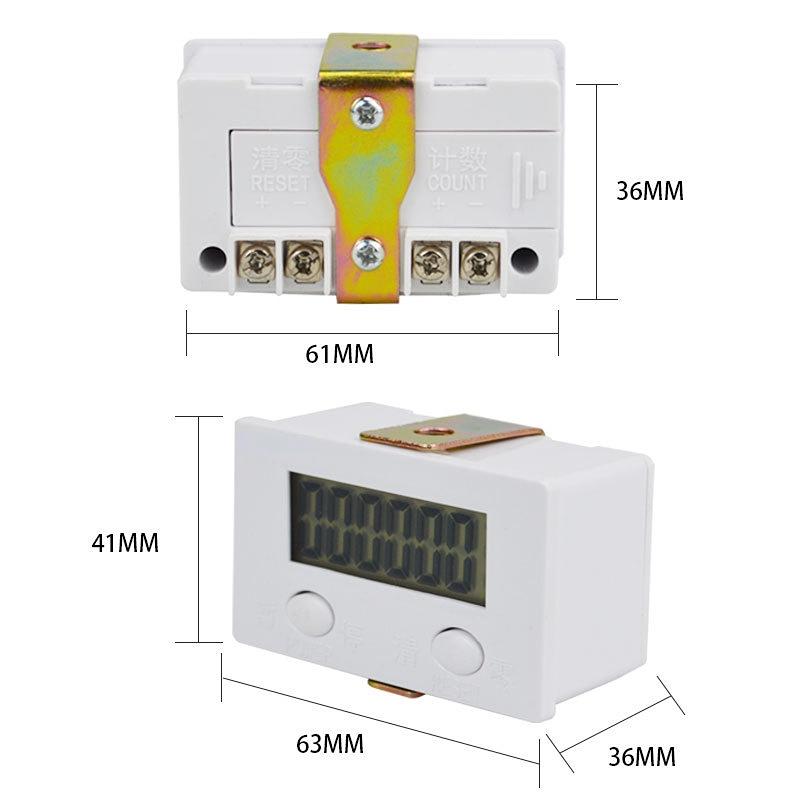

Tamanho de abertura: 61 * 36 milímetros
Distância de partida induzida por ímã: ≥35mm
Peso total: cerca de 120g
Descrição:

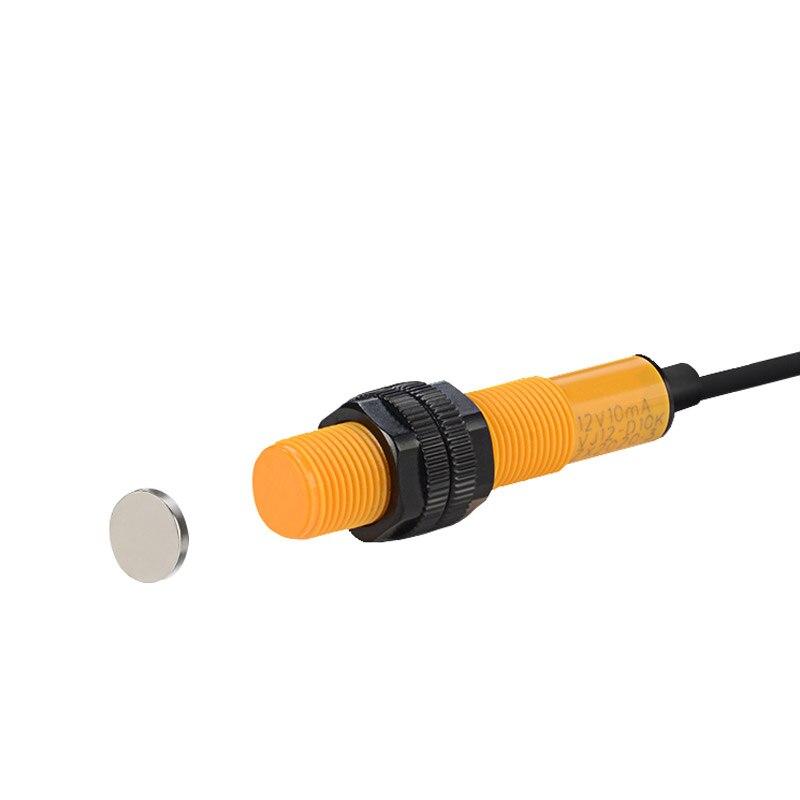

Lista de configurações: um contador de display digital eletrônico ZX-5, um ímã forte, um interruptor indutivo magnetron VJ12-D10K-J e um suporte.
O interruptor indutivo de controle magnético e o ímã devem ser instalados de forma flexível na posição correspondente do equipamento de acordo com as necessidades reais de trabalho, para que o equipamento a ser contado possa concluir um processo de trabalho, e o ímã também possa fechar e sair do interruptor indutivo de controle magnético mais uma vez para concluir uma contagem.; Nota: Somente ímãs podem ser induzidos, outras coisas não podem ser induzidas.
1. Tela LCD grande de cinco dígitos, consumo de energia, bateria de longa duração, tela grande e clara
2. Pressione o botão de contagem/pausa (PAUSA) para pausar a contagem e, em seguida, pressione o botão de contagem/pausa novamente para retomar a contagem
3. Indução magnética, instalação simples e conveniente, contagem precisa
4. Velocidade de contagem: 20 vezes/segundo
5. Limpeza zero: painel/terminal de compensação de zero externo de dupla utilização
6. Não comum. 5 baterias são usadas sem fonte de alimentação externa
7. Projeto sísmico para garantir efetivamente a estabilidade e confiabilidade do sistema
8. Sem desgaste mecânico, operação confiável e longa vida útil
Instale a bateria:
Certifique-se de usá-lo depois de instalar a bateria!!

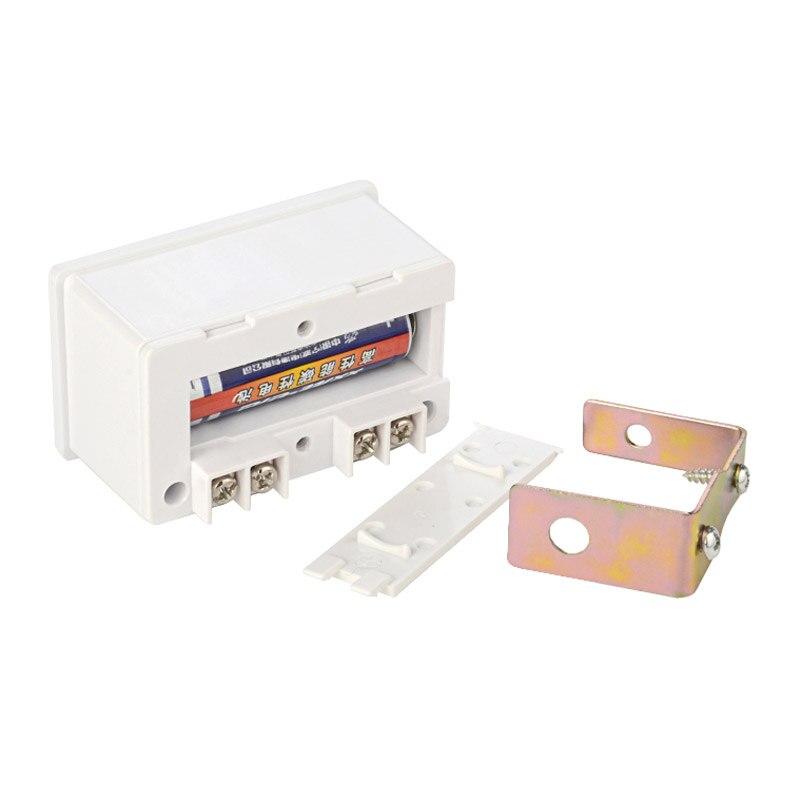

Desaparafuse os dois parafusos de fixação da caixa e separe cuidadosamente a tampa traseira (tenha cuidado para não puxar o cabo de sinal), instalar um não. 5 bateria (a bateria precisa de ser comprada separadamente), feche a tampa traseira e aperte novamente os dois parafusos de fixação do invólucro.
Comece a contar: conecte o interruptor indutivo de controle magnético VJ12-D10K ao terminal de contagem e, em seguida, instale de forma flexível o interruptor indutivo de controle magnético e o ímã na posição correspondente do equipamento de acordo com as necessidades reais de trabalho, para que o equipamento a ser contado possa concluir um processo de trabalho, e o ímã fique próximo do interruptor indutivo de controle magnético novamente.
Ao trabalhar, deixe o ímã se mover junto com o equipamento, próximo ao interruptor de indução magnética a cerca de 1 cm de distância e, em seguida, deixe o ímã sair do interruptor de indução magnética a mais de 3,5 cm de distância.. O contador+1 conta. Repita o processo acima e o contador contará: 0, 1, 2, 3, 4, 5, 6...... (Nota: conte quando o ímã sai). Durante a instalação, ajuste a posição e a distância do ímã e do interruptor indutivo.

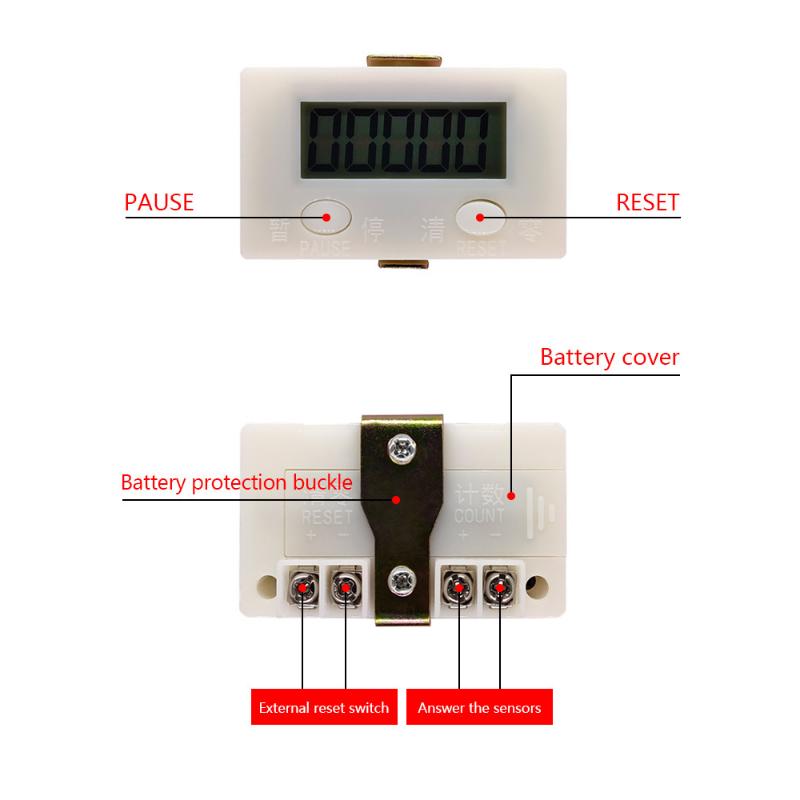

Contagem de pausas: pressione a tecla de contagem/pausa (PAUSA) para pausar a contagem e, em seguida, pressione a tecla contagem/pausa (PAUSA) novamente para retomar a contagem.
Reiniciar: pressione diretamente a tecla de reset (RESTABELECER) para zerar o contador; Ou: o terminal de reinicialização é conectado externamente com um interruptor de botão (para ser comprado separadamente), o interruptor de botão está conectado e o contador é reiniciado;
Lista de configurações: um contador de exibição digital, um ímã, um interruptor de indução magnética e um par de suportes.
Precauções e instruções especiais:
1. As linhas de sinal para contagem e entrada de limpeza de zero devem ser tão curtas quanto possível para evitar fiação junto com correntes fortes ou linhas de energia para evitar interferência desnecessária.; Se necessário, utilize fio blindado, e a camada de blindagem é conectada ao terminal de reset -.
2. Somente o sinal de contato pode ser inserido para o sinal de contagem e o sinal de limpeza de zero, e nenhum outro sinal elétrico pode ser inserido.
3. A distância de indução está relacionada ao tamanho magnético do ímã. Você pode alterar a distância de indução trocando diferentes ímãs.
4. A temperatura de uso do ímã não deve exceder 70 ℃. Se a temperatura for muito alta, o magnetismo desaparecerá e a indução se tornará inválida!!
5. Quando a tela LCD estiver desfocada, substitua-a por uma bateria nova. Quando não for usado por um longo período, retire a bateria para não danificar o contador devido à deterioração e vazamento da bateria. Após retirar a bateria, pressione a tecla contagem/pausa (PAUSA) para fazer a tela desaparecer, de modo a desligar a bateria auxiliar dentro do contador.
QT 1SET
