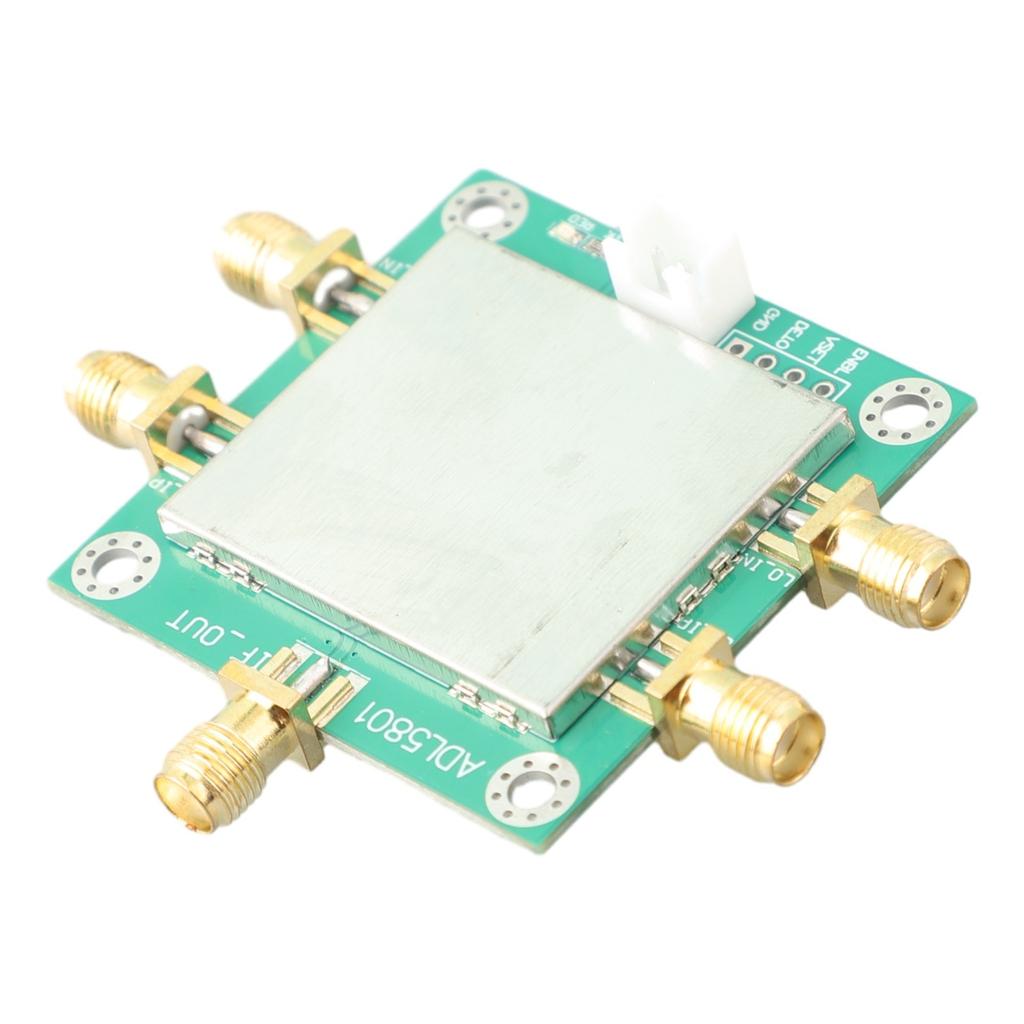

Misturador RF de 10 MHz a 6 GHz 10 MHz-6 GHz MIX 9,75 DB ADL5801

Características : *O ADL5801 usa um núcleo de mixer ativo de alta linearidade e duplamente balanceado com amplificador de buffer LO integrado para fornecer conversão de frequência de alta faixa dinâmica de 10 MHz a 6 GHz. *O mixer se beneficia de uma arquitetura de linearização proprietária que fornece desempenho IP3 de entrada aprimorado quando sujeito a altos níveis de entrada. *Um recurso de ajuste de polarização permite que a linearidade de entrada, a figura de ruído SSB e a corrente CC sejam otimizadas usando um único pino de controle. *Um detector de potência de entrada opcional é fornecido para controle de polarização adaptável. *A alta linearidade de entrada permite que o dispositivo seja usado em aplicações celulares exigentes, onde os sinais de bloqueio em banda podem resultar em degradação do desempenho dinâmico. *O recurso de polarização adaptável permite que a peça forneça alto desempenho IP3 de entrada quando apresentada com grandes sinais de bloqueio. *Quando os bloqueadores são removidos, o ADL5801 pode automaticamente diminuir a polarização para fornecer baixo ruído e baixo consumo de energia. *O arranjo do mixer ativo balanceado fornece excelente vazamento de LO para RF e LO para IF, normalmente melhor que -40 dBm. As saídas IF são projetadas para fornecer um ganho de conversão de tensão típico de 7,8 dB quando carregadas em uma carga de 200 Ω. *A ampla faixa de frequência das saídas de FI de coletor aberto permite que o ADL5801 seja aplicado como um conversor ascendente para diversas aplicações de transmissão. *O ADL5801 é fabricado usando um processo IC de alto desempenho para SiGe. *O dispositivo está disponível em um pacote LFCSP compacto de 4 mm x 4 mm e 24 derivações e opera em uma faixa de temperatura de -40 °C a +85 °C. Um quadro de avaliação também está disponível.

Especificações: *Conversor ascendente/descendente de banda larga: Ganho de conversão de potência: 1,8 dB Banda larga: portas RF, LO e IF Figura de ruído SSB (NF) ： 9,75 dB Entrada IP3: 28,5 dBm Entrada P1dB: 13,3 dBm Unidade LO típica: 0 dBm Fornecimento único : 5 V a 130 mA *Viés ajustável para baixa potência: Pá exposta, 4 mm x 4 mm, LFC de 24 derivações Pá exposta, 4 mm x 4 mm, pacote LFCSP de 24 derivações * Aplicações:

Receptores de estação base celular; Conversores descendentes de link de rádio; Conversão de bloco de banda larga; Instrumentação; *Especificações:

- RF: 10 MHz-6 GHz - SE: LF-600MHz - VCC =+5 VCC - Balun: TC4-1WG2

Incluído no Pacote:

1 peça x Misturador RF 1pcs x Cabo

Nota: 1. A cor real do item pode ser ligeiramente diferente das imagens mostradas no site devido a muitos fatores, como o brilho do monitor e o brilho da luz. 2. Por favor, permita um ligeiro desvio de medição manual para os dados.
